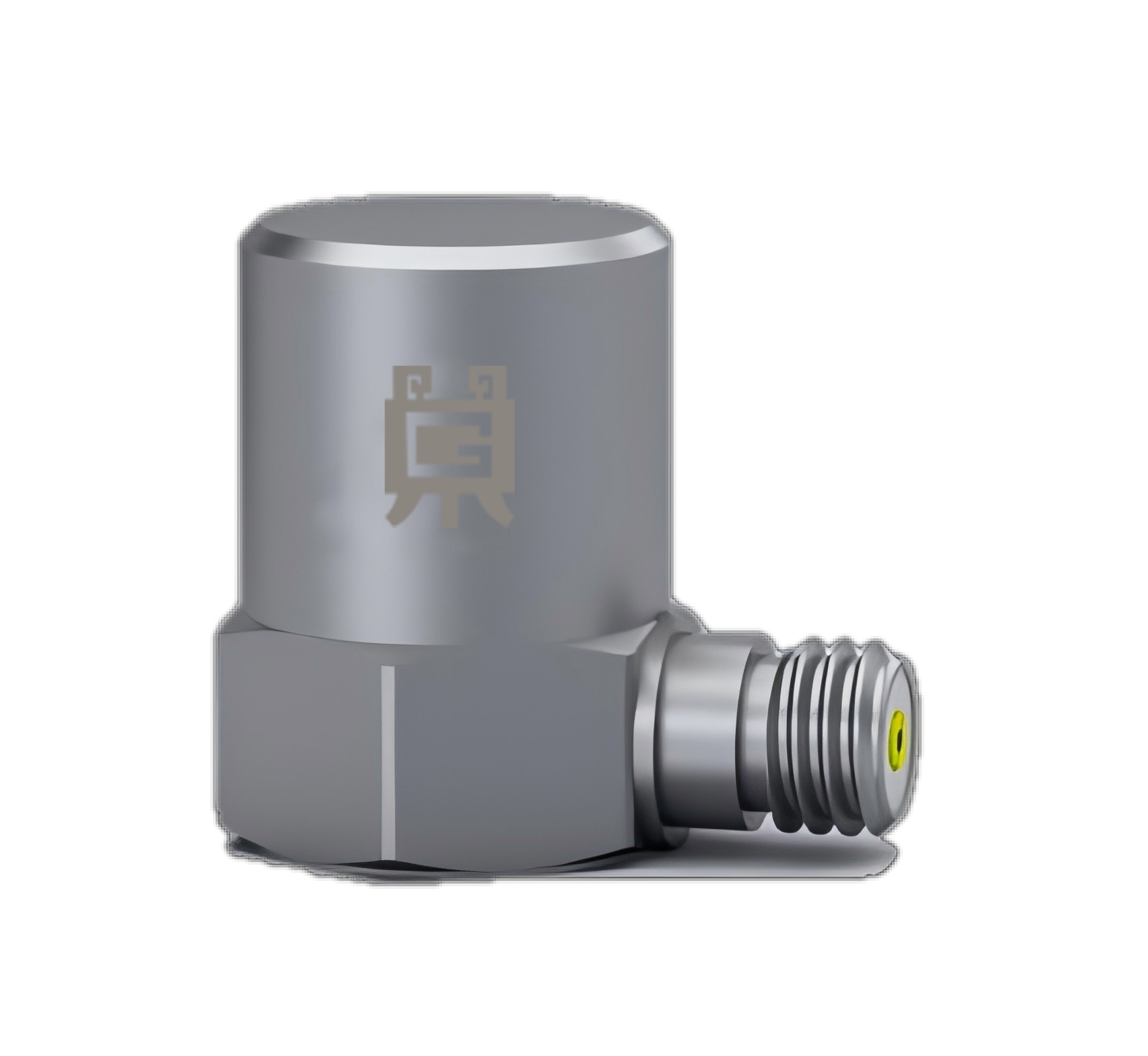

通用型(PE)加速度传感器-侧边出线

通用型(PE)加速度传感器-侧边出线

通用型(PE)加速度传感器

￥ 0.00
0.00


通用型(PE)加速度传感器

通用型(PE)加速度传感器



传感器类型‌：通用（PE）型电荷输出传感器


‌核心性能优势‌：


  • ‌高可靠性与稳定性‌：适用于连续运行环境，抗环境干扰能力强

  • ‌使用便捷性‌：无需复杂校准，即装即用，降低操作门槛

  • ‌宽灵敏度范围‌：提供多档灵敏度选项，适配不同量程测量需求

  • ‌宽频带响应‌：覆盖从低频至高频振动信号，适用于冲击、振动、声学等多种动态测量场景

  • ‌高信噪比‌：有效抑制背景噪声，提升微弱信号检测精度

‌

型号310GB51310GB52310GB53310GB54310GB55310GB56310GB57310GB58
性能指标







灵敏度(±10%,pC/g)3(±10%)10(±10%)  20(±10%)  30(±10%)  50(±10%) 100(±10%) 200(±10%) 300(±10%)
测量范围(g

非线性度


频率范围		peak)


±5%(Hz)
±10%(Hz)
±2,500±2,000±1,500±1,000±800±500±300±200

≤1% ≤1%≤1%≤1%≤1%  ≤1%≤1%≤1%

12k
  10k		9k  8k5k4k3k
3k

15k 12k11k  9k6k5k5k5k
谐振频率(kHz)>50 >50>40>40 >30  >30>15>15
横向灵敏度≤5% ≤5%≤5%≤5%≤5%≤5%≤5%≤5%
电气特性
芯体电容(pF)                850            960         960           960        960           2,600        2,600        3000
芯体绝缘电阻(Ω2)                         ≥1×1011
安装绝缘电阻(Ω)一一一  一                             一一                            一一
环境特性








极限加速度值(g peak)              ±4000        ±3000        ±2000          ±2000        ±1500±1000         ±500          ±500
极限冲击值(g peak)             ±6.000         ±5,000±3,500  ±3,000       ±2,000±1,500       ±800        ±800
温度范围(℃)                          -54～150
灵敏度温度系数%/℃                 0.2
物理特性
密封形式激光焊接激光焊接激光焊接激光焊接激光焊接激光焊接 激光焊接激光焊接
感应元件压电陶瓷压电陶瓷压电陶瓷压电陶瓷压电陶瓷压电陶瓷压电陶瓷压电陶瓷
外壳材料钛钛钛钛钛钛钛钛
输出接头M3侧端M5侧端M5侧端M5侧端M5侧端M5侧端M5侧端M5侧端

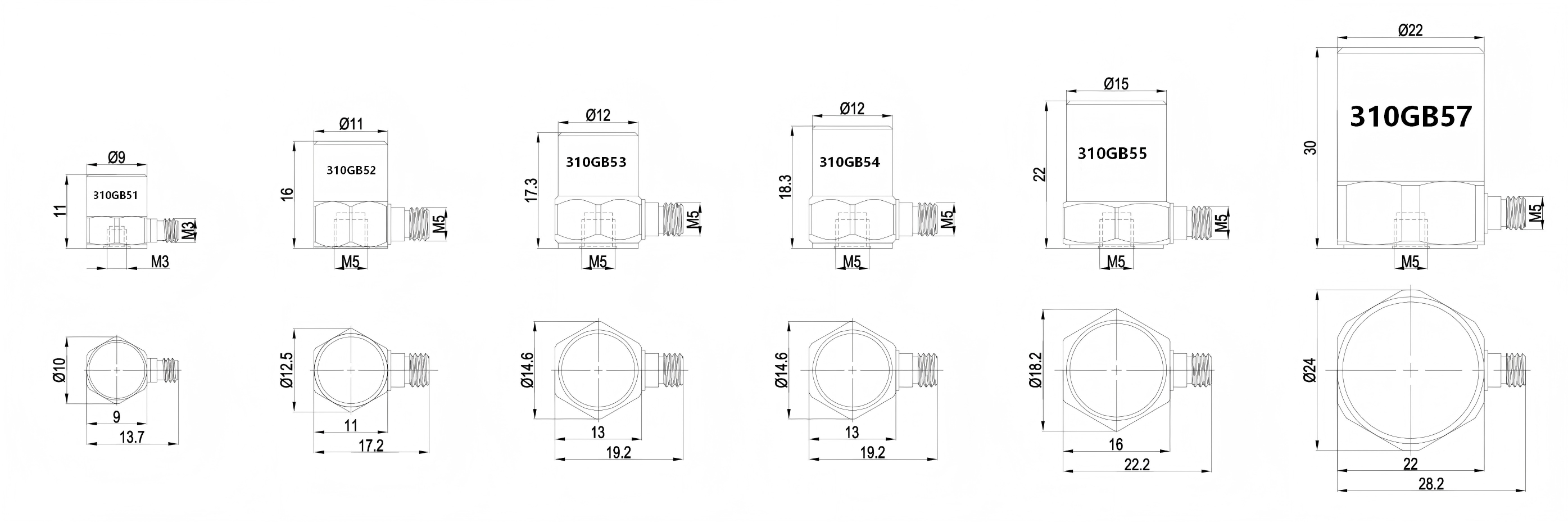

尺寸(mm)Φ10×11  中12.5×16Φ14.6×17.3φ14.6×18.3Φ18.2×22Φ18.2×22Φ24×30Φ24×30
安装方式M3螺孔M5螺孔M5螺孔M5螺孔M5螺孔M5螺孔M5螺孔M5螺孔
重量(克)4
6.5		11
12
20
30
40
60
是否支持定制TEDS否否否否否否否否


信号链配置要求‌：


  • 必须配套使用‌低噪声屏蔽电缆‌，以防止电磁干扰引入测量误差

  • 电缆末端需连接以下任一设备：

‌          电荷放大器‌（常用，实现电荷-电压转换）

‌          阻抗变换器‌（用于匹配高阻抗传感器与低阻抗采集系统）

‌          支持电荷输入型的信号分析仪‌（集成式解决方案，简化系统搭建）

‌

安装方式‌：


  • ‌螺钉安装‌：适用于刚性结构表面，提供机械耦合与高频响应

  • ‌螺栓安装‌：用于重型设备或需拆卸维护场景，紧固力可控

  • ‌胶粘安装‌：适用于非金属、薄壁或不允许钻孔的表面，需选用传感器胶（如环氧树脂）
