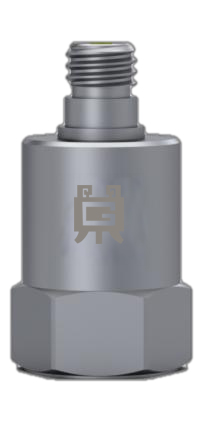

通用型(PE)加速度传感器

通用型(PE)加速度传感器



传感器类型‌：通用（PE）型电荷输出传感器


‌核心性能优势‌：


  • ‌高可靠性与稳定性‌：适用于连续运行环境，抗环境干扰能力强

  • ‌使用便捷性‌：无需复杂校准，即装即用，降低操作门槛

  • ‌宽灵敏度范围‌：提供多档灵敏度选项，适配不同量程测量需求

  • ‌宽频带响应‌：覆盖从低频至高频振动信号，适用于冲击、振动、声学等多种动态测量场景

  • ‌高信噪比‌：有效抑制背景噪声，提升微弱信号检测精度

‌


型号310GB01310GB02310GB03310GB04310GB05310GB06310GB07310GB08
性能指标







灵敏度(±10%,pC/g)3(±10%)10(±10%)20(±10%)30(±10%)50(±10%)  100(±10%)200(±10%)  300(±10%)
测量范围(g peak)±2,500±2,000±1,500±1,000 ±800 ±500±300  ±200
非线性度  ≤1%  ≤1%  ≤1%  ≤1% ≤1% ≤1%≤1%  ≤1%

频率范围		±5%(Hz)
12k10k9k8k5k4k3k3k

±10%(Hz)15k12k  11k9k6k5k5k5k
谐振频率(kHz)  >50  >50  >40  >40 >30 >30>15  >15
横向灵敏度  ≤5%
电气特性







芯体电容(pF)                                                       850       960                                                   960                                   2,600                          2,600                          3000
芯体绝缘电阻(Ω)≥1×1011≥1×1011≥1×1011≥1×1011                      ≥1×1011≥1×1011≥1×1011≥1×1011
安装绝缘电阻(Ω)一                             一                            一一                            一                            一                             一                            一
环境特性







极限加速度值(g peak)               ±4000                         ±3000                   ±2000                     ±2000                         ±1500                     ±1000                 ±500                      ±500
极 限 冲 击 值 ( g  p e a k )          ±6,000           ±5,000      ±3,500            ±3,000              ±2,000            ±1,000          ±800                                 ±800
温度范围(°℃)                                                    -54～150                      -54～150
灵敏度温度系数%/℃                 0.2                                     0.2
物理特性







密封形式             激光焊接
感应元件             压电陶瓷
外壳材料钛钛钛钛钛钛钛钛
输出接头

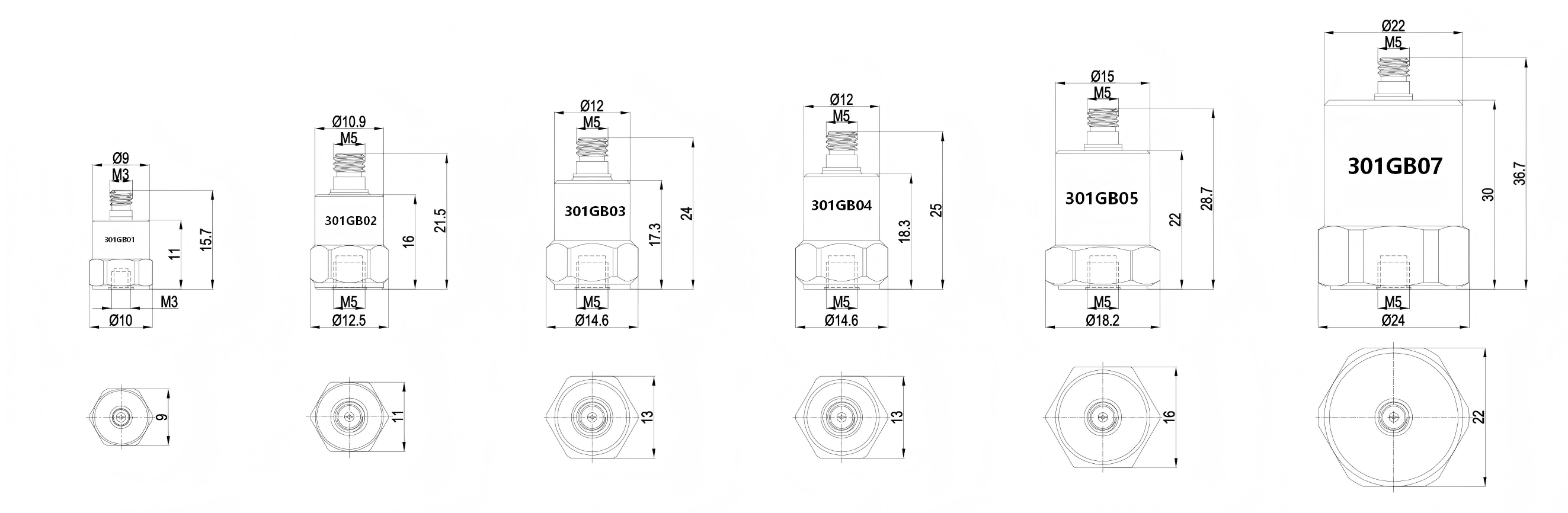

尺寸(mm)

安装方式		M3顶端

φ10×15.7

M3螺孔		   M5顶端

Φ12.5×21.5

   M5螺孔		M5顶端

φ14.6×24

M5螺孔		M5顶端

Φ14.6×25

M5螺孔		   M5顶端

Φ18.2×28.7

   M5螺孔		   M5顶端

Φ18.2×28.7

   M5螺孔		M5顶端

中24×36.7

M5螺孔		M5顶端

Φ24×36.7

M5螺孔
重量(克)

是否支持定制TEDS		4

否		6.5

否		11

否		12

否		20

否		30

否		40

否		60

否


信号链配置要求‌：


  • 必须配套使用‌低噪声屏蔽电缆‌，以防止电磁干扰引入测量误差

  • 电缆末端需连接以下任一设备：

‌          电荷放大器‌（常用，实现电荷-电压转换）

‌          阻抗变换器‌（用于匹配高阻抗传感器与低阻抗采集系统）

‌          支持电荷输入型的信号分析仪‌（集成式解决方案，简化系统搭建）

‌

安装方式‌：


  • ‌螺钉安装‌：适用于刚性结构表面，提供***机械耦合与高频响应

  • ‌螺栓安装‌：用于重型设备或需拆卸维护场景，紧固力可控

  • ‌胶粘安装‌：适用于非金属、薄壁或不允许钻孔的表面，需选用传感器胶（如环氧树脂）
