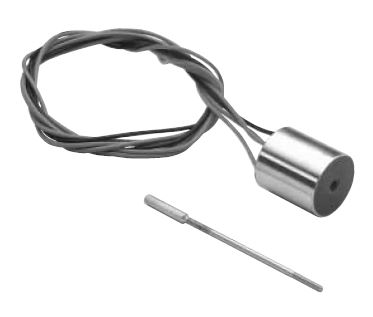

Trans-tek 0201-0000LVDT位移传感器，微型拉杆系列移位传感器适合空间狭小的应用场合如制鞋机械（前、后帮机）注塑机的顶针位置控制、印刷机械、纸品包装机械。
其产品的主要技术指标：常用的注塑机电子尺是模拟式分压器件，它作为传感器可以将机械们移或其他能转换为位移的非电量转换为与其有函数关系的电阻的变化，从而引起输出电压的变化，其主要技术指标有以下几项：
（1）使用寿命：在规范的操作和所允许的主要参数变化范围内，拉杆来回移动次数，我们达到了1X10的八立方cycles.
（2）分辨率：测量的灵敏度，即输出比率，模拟式输出，可以达到级别。
（3）重复精度：在同一机械位置多次测定输出，得到的大不重复值之误差比，达到正负0.01MM。
（4）线性精度：即某一行程位置输出值与理论值之间的百分比误差。经过立向线性修正，我们达到了：0.07%（50~500mm行程）,0.3%(650~1250mm行程）。
（5）保护等级：IP65。
（6）耐电压：大于等于500VDC，绝缘阻抗：大于500MΩ。
（7）加载电压：小于42V。
（8）驱动力：小于4N。
（9）温度漂移：2ppm/k,建议环境温度范围：30℃~150℃。

trans-tek 0201-0000LVDT位移传感器的主要参数如下：

SPECIFICATIONS - ELECTRICAL
KEY FEATURES
BLOCK DIAGRAM DIMENSIONAL DIAGRAM
1-72 UNF-2A x 0.375 Inch (9.5 mm) Long Thread
C
Blue
A
All dimensions in Inches (millimeters)
.750/.745 (19.05/18.92) O.D.
C
1.90
(48.3)
E
B
E
C B
1-72 UNF-2B, .18 inch (4.6 mm) Min. Deep Thread Both Ends;
Thru Thread When B < .6 inch (15.2 mm)
Leads will exit axially, no more than
0.02 inch (0.5 mm) from OD and ID;
#22 AWG, 18" long Min.
Red
Black Green
.125 (3.18)
Figure 1
Figure 2
MODEL 0200-00000 0200-00010 0201-00000 0201-00010
RANGE, ±Inches (±mm) 0.050 (1.27) 0.050 (1.27) 0.100 (2.54) 0.100 (2.54)
INPUT, VDC 7 Max., 5 Min.
INPUT, mA 20 20 35 35
OUTPUT, FULL SCALE OPEN CIRCUIT,±VDC 1.5 1.5 2.8 2.8
LINEARITY,±FULL SCALE, % 0.5 0.3 0.5 0.3
INTERNAL CARRIER FREQUENCY 9 KHz
MAX RIPPLE, RMS/VDC Output Range 0.7%
OUTPUT IMPEDANCE, KOhms 2.2 2.2 3.0 3.0
FREQ. RESPONSE (3dB down),Hz 350 350 170 170
TEMPERATURE RANGE -65°F to +140°F (-54°C to +60°C)
RESOLUTION Infinite

trans-tek 0201-0000LVDT位移传感器的电阻如下

RANGE Open Circuit R Ohms LHenries Magnet Number Load = 10R Load = 100R
0100-0000 0.5 (12) 1.3 (33) 120 (5) 2000 0.085 M000-0000 350 1500
0100-0001 0.5 (12) 1.3 (33) 54 (2) 2000 0.085 M000-0008 350 1500
0101-0000 1.0 (25) 1.9 (48) 90 (4) 2500 0.065 M000-0001 600 1500
0101-0001 1.0 (25) 1.9 (48) 40 (2) 2500 0.065 M000-0009 600 1500
0111-0000 1.0 (25) 2.3 (58) 550 (22) 13000 1.6 M000-0002 120 600
0111-0001 1.0 (25) 2.3 (58) 250 (10) 13000 1.6 M000-0010 120 600
0112-0000 2.0 (50) 3.4 (86) 550 (22) 19000 2.9 M000-0003 100 500
0112-0001 2.0 (50) 3.4 (86) 250 (10) 19000 2.9 M000-0011 100 500
0113-0000 3.0 (75) 4.2 (107) 550 (22) 25000 3.2 M000-0004 120 500
0113-0001 3.0 (75) 4.2 (107) 250 (10) 25000 3.2 M000-0012 120 500
0114-0000 4.0 (100) 5.5 (140) 550 (22) 32000 4.0 M000-0005 120 400
0114-0001 4.0 (100) 5.5 (140) 250 (10) 32000 4.0 M000-0013 120 400
0122-0000 6.0 (150) 8.0 (203) 425 (17) 11500 1.9 M000-0006 95 450
0122-0001 6.0 (150) 8.0 (203) 160 (6) 11500 1.9 M000-0014 95 450
0123-0000 9.0 (225) 11.0 (279) 425 (17) 17000 2.8 M000-0007 95 450
0123-0001 9.0 (225) 11.0 (279) 160 (6) 17000 2.8 M000-0015 95 450
0124-0001 12.0 (300) 15.0 (381) 175 (7) 22000 3.7 M000-0023 95 450
0125-0001 16.5 (412) 18.5 (470) 175 (7) 29000 5.1 M000-0024 90 430
0126-0001 20.0 (500) 22.0 (559) 175 (7) 34000 6.2 M000-0025 90 430
0127-0001 24.0 (600) 26.0 (660) 175 (7) 42000 7.3 M000-0028 90 430
