PILLER电网系统稳定解决方案

PILLER电网系统稳定解决方案

PILLER的解决方案可以满足客户对电力保障,电力切换,电力转换的需求。


0.00
0.00


PILLER的解决方案可以满足客户对电力保障,电力切换,电力转换的需求。


PILLER的解决方案可以满足客户对电力保障,电力切换,电力转换的需求。


PILLER 电网稳定系统能够解决所有的这些扰动问题,并且在这些扰动工况下可持续为负载输送高质量的电力

核心技术 :

◼  UNIBLOCK 调制控制电压 (V ≡ Q – kVAr )

◼ 耦合电抗器隔离主电网与负载(滤波功能)

◼  飞轮储能单元调制频率 (f ≡ P - kW)

◼ 单个飞轮储存能量达60MJ

◼ 多台飞轮可并联(zui多32台)

◼ 电能双向功率传输→ 起到电网稳定作用

◼ 快速复充电(2-5分钟可设置)

◼ 占地面积小→能量密度高

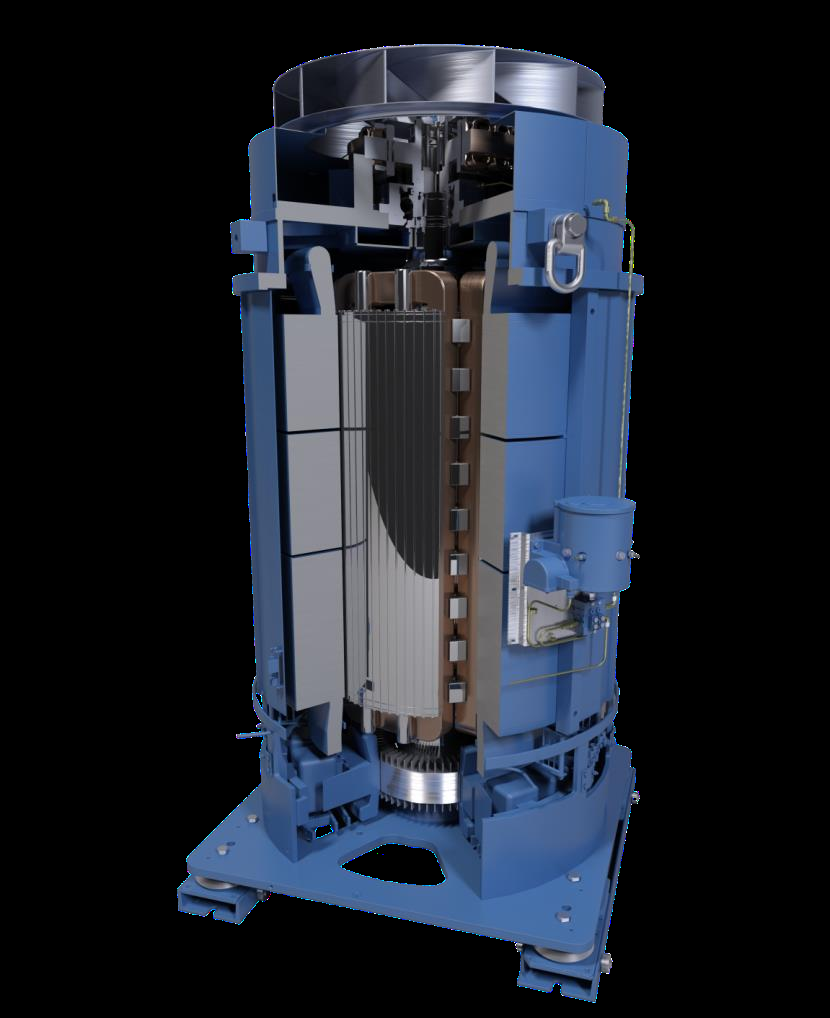

UNIBLOCK:双定子线圈的三相同步电动-发电机

◼ gao效率的共用转子M/G设计

◼ 低阻抗可承受(14xIn)过载电流的清故障能力,来实现选择性的保护

◼ 谐波抑制率高达99%

◼ 内置风机用于整套系统的冷却

◼ 简单且高可靠性的双轴承设计


PILLER 核心技术-耦合/隔离电抗器

◼ 负载电压不受市电电压波动的影响

◼ 反向故障电流被限制在~ 1.8x的额定电流

◼ 正向故障电流承受能力>14x In

◼ 输入侧功率因数为0.99,负载侧谐波电流来自发电机而不是来自市电电网。

◼ 在不断开输入侧断路器的情况下,可以处理负载小于50%时的输入侧单相短路



PILLER 电网稳定系统解决方案可实现:

❑ 电网电压和频率稳定

– 频率波动范围zui大 +/- 1%

– 电压波动范围zui大 +/- 10%

– 即使在电网中断状况下

– 即使在负载阶跃波动状况下

❑ 电网容量平衡

– 负载尖峰补偿

– 长时间电能存储

– 无xian的工作循环次数

❑ 保证在所有的运行条件下能承受很高的短路电流

❑ 提供电网稳定的其它惯量


PILLER 电网电压稳定性能

当输入电压跌落到额定电压的80%,70%,50%时,

不同工况的测量结果显示PILLER Stabilizer 性能:

PILLER电网稳定调节系统对输入电压的承受能力

⚫ -10% 保持连续工作 市电运行模式

⚫ -20% 10分钟 市电运行模式

⚫ -30% 4分钟 市电运行模式

⚫ -50% 30秒 市电运行模式

⚫ 跌落至50% 以下 , 飞轮工作模式(持续时间由负载决定)
