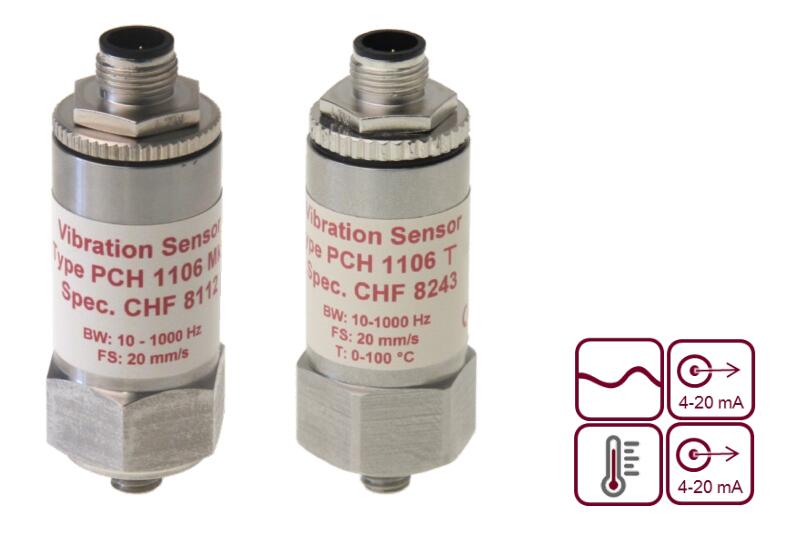

PCH 1106紧凑型振动传感器

可选温度输出为4-20 mA

振动传感器 PCH 1106 Mk2 可用于生产环境中的许多不同机器。 它适用于监测鼓风机、通风机、泵、滗析器、分离器、压缩机和磨机。 振动传感器持续监测机器振动水平并提供与此相关的直流输出。 当连接到 PLC 或 CTS 系统时，操作员将获得对机器的主动保护，从而限制对机器的损坏，从而降低维护成本。 可选地，PCH 1106 Mk2 可以提供轴承箱上测量的轴承温度输出或原始时间波形输出。

轴承损坏

轴承损坏通常是由于机器未检测到的不平衡或不对中造成的。因此，机器长时间运行且振动水平过高。这是导致严重机器崩溃和停机的常见原因。

避免计划外的生产停止

仅仅因为初始投资成本而决定不投资振动监测可能是一个不明智的决定。这往往会导致因机器维修而产生的意外费用，更不用说因停产而造成的进一步经济损失。

价格有吸引力的替代方案

对于喜欢简单的破坏性振动保护的用户，PCH 1106 Mk2 是价格吸引力的解决方案，可以轻松连接到 PLC 或 CTS 系统。

功能振动传感器

由振动传感器和输出电子元件组成。它们嵌入在不锈钢外壳中。 PCH 1106 Mk2 根据 IN/ISO 10816 监测机械振动 PCH 1106 Mk2 可用于测量速度 (mm/s)、加速度 (m/s) 或位移 (mm) 并以真值或峰峰值进行测量。PCH 1106 Mk2 也可以提供 4-20 mA输出的表面温度读数，单位为℃。

振动传感器可以连接到 PLC 或机器监控系统。两个 DC 输出可用于振动水平，作为与 PLC 的满量程成比例的 4-20 mA 和 1-5 V DC 信号。可选地，可以提供温度读数或原始时间波形输出，100 mV/q，而不是 1-5 VDC 信号。 可以在 PLC 或 CTS 系统中对各个振动级别的警报进行编程，并在其中启动施。 将振动传感器连接到 PLC 或 CTS 系统只需要一根带有 4 根电线的电缆。 测量和频率范围由 PCH 预设。 因此振动传感器在交付时即可使用。 PCH 1106 Mk2 还可以通过连接便携式仪表（如 PCH 1033）用于定期测量。它显示安装的 PCH 1106 Mk2 点的实际振动水平。

传感器类型:电容式加速度传感器

测试参数：速度(mm/s)，加速度(m/s²)，位移(毫米)和°C

测量范围:0- 10mm /s, 0- 20mm /s以上，可选温度0-100℃

测量精度:5%

Max。测量范围:±18克

冲击：1000g

频率范围:10hz - 1000hz, 18db /oct(-3分贝，-60分贝/dec)或由双方商定

检波器：真值检波器或峰值

输出

输出信号：4-20 mA 和 1-5 V DC

相对于振动测量范围

可选：4-20 mA 相对于温度 0-100 °C 或

原始时间波形输出 100 mV/g, 0.1-1000 Hz

连接器

接地：接地 (0 V) 到外壳

电源：+24 V DC，± 10 %，。 50 毫安直流

工作温度：-20 °C 至 +70 °C

外壳 (IP65)：不锈钢类型 1.4305

重量：约 101 克

连接器：M 12，4 针

尺寸：高度：66 毫米，Ø 25

电缆（选项）：1.5、3、5、10 m

安装：螺柱，M 8 mm

订购

订购时请告知所要求的

测量范围、频率范围和作为选项

电缆长度。

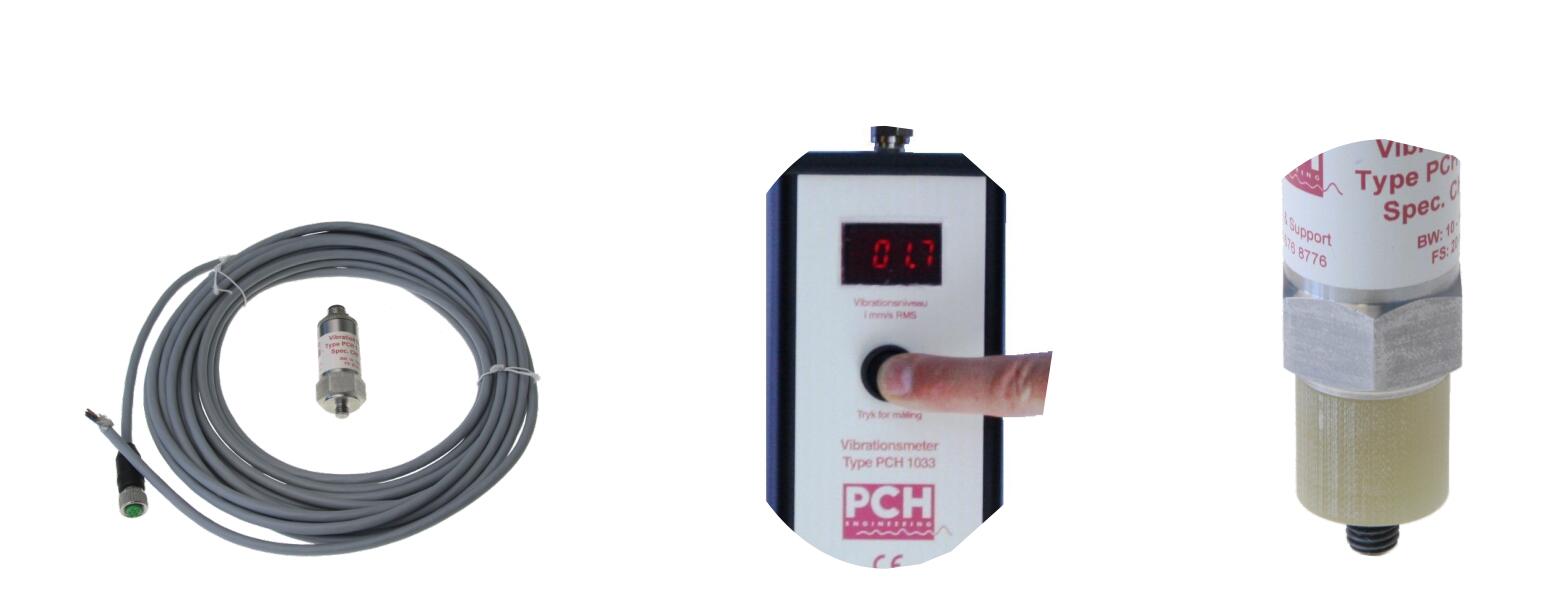

选项

表面温度输出为 4-20 mA (PCH 1106 T)

PCH 1033 振动计以毫米/秒为单位显示

CHA 1012 高温适配器，90 °C 辐射

CHL 1073 电缆，带 M 12 连接器，L=1500 mm

CHL 1074 电缆，带 M 12 连接器，L=3000 mm

CHL 1075 电缆，带 M 12 连接器，L=5000 mm

CHL 1088 电缆带 M12 90° 连接器，L = 5000 mm

CHL 1077 电缆，带 M 12 连接器，L=10000 mm

原始时间波形信号输出； 联系PCH
