RTM遥测系统 方向盘传感器

RTM遥测系统 方向盘传感器

RTM完整的方向盘测试系统;  RTM方向盘扭矩测试  RTM方向盘转角测试  RTM方向盘转速测试  RTM方向盘加速度测试  RTM方向盘振动测试  RTM适用于客车货车方向盘  RTM可方便拆卸的传感器适配器,可用于不同款汽车  通过控制单元设置可以自动进行数据对比  Z1…Z7代替原有方向盘  数据可通过CAN总线或USB接口传输
0.00
0.00

RTM完整的方向盘测试系统;  RTM方向盘扭矩测试  RTM方向盘转角测试  RTM方向盘转速测试  RTM方向盘加速度测试  RTM方向盘振动测试  RTM适用于客车货车方向盘  RTM可方便拆卸的传感器适配器,可用于不同款汽车  通过控制单元设置可以自动进行数据对比  Z1…Z7代替原有方向盘  数据可通过CAN总线或USB接口传输

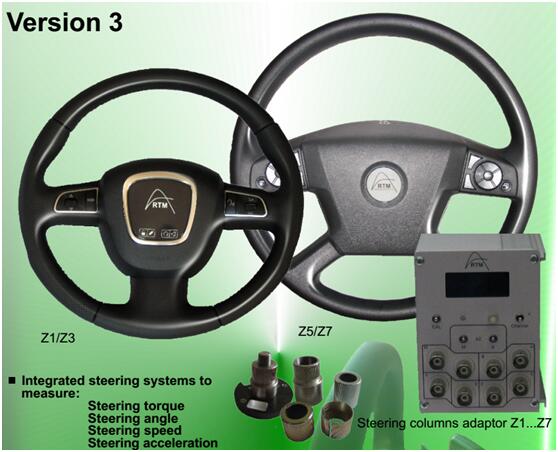

 RTM方向盘传感器







RTM方向盘传感器

Z1/Z3 客车

Z5/Z7 货车

RTM方向盘

RTM方向盘扭矩

传感器单元

16组应变片含温度补偿

大负载

瞬时动态过载100Nm;损坏过载500Nm

量程,误差波动:Zx-1

                Zx-2

温漂:

10Nm +/- 0.2Nm 100Nm +/- 0.2Nm

10Nm +/- 0.4Nm 200Nm +/- 0.4Nm

+/- 0.02Nm/K

带宽

0-800Hz/4000 /

方向盘转速

传感器单元

通过测转角计算得出

量程,误差波动:

带宽:

1000/ +/-1 /

0-800Hz 4000/

方向盘加速度(仅适用于Z3Z7

传感器单元

压电元件

量程,误差波动:

温漂:

带宽:

10000°/s2  +/- 100°/s2

+/- 5°/s2/K

1-120Hz 4000/

振动测试(仅适用于Z3Z7

传感器单元

三轴 压电元件

量程,误差波动:

温漂:

带宽:

5g +/- 0.05g

+/- 2.5mg/K

1-120Hz 4000/

调节功能,测试功能

角度和扭矩自动调零

工作温度

-10-80℃;-30-80℃可选

外形尺寸

适配器

根据车型不同配有不同尺寸的适配器

外径:

高度(不含适配器):

380mm

148mm

450mm

175mm

重量:

转动惯量:

3.4kg

290kgcm2

4.0kg

320kgcm2

显示器

信号输出: 模拟

           数字

每通道配BNC插座面板 +/- 10V电压输出

CAN输出或USB输出可选

显示屏;显示方式

带小数点LED显示;同步显示

供电:

9-32VDC;约10W

尺寸重量:

200mm*105mm*85mm (外包装尺寸)1.2kg

工作温度

0-60





RTM附件

直流供电电缆:2m

连接线缆:6m

根据不同车型的连接适配器

说明书,校准证书,装箱单

可选附件:

ESP外接滑键

CAN 接口 含软件

USB 接口 含驱动
