RTM 方向盘传感器Z9

RTM 方向盘传感器Z9

RTM 方向盘传感器Z9
0.00
0.00

RTM 方向盘传感器Z9
RTM方向盘传感器Z9

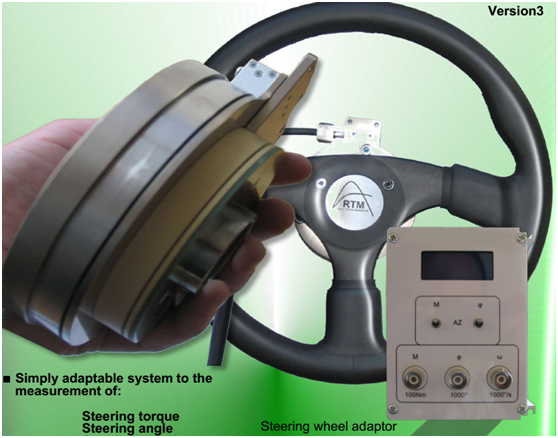

  RTM简单的方向盘测试系统,可用于测量;

 RTM方向盘扭矩测试

 RTM方向盘转角测试

 RTM方向盘转速测试

   RTM适用于客车货车方向盘

   RTM可方便拆卸的传感器适配器,可用于不同款汽车

   RTM通过控制单元设置可以自动进行数据对比

   RTM可读取原有的方向盘上气囊及按键信息

   RTM配有安装适配器可以适用所有Z型款

方向盘传感器

方向盘

方向盘扭矩

传感器单元

16组应变片含温度补偿

大负载

瞬时动态过载100Nm;损坏过载500Nm

量程,误差波动:Z9-1

                Z9-2

温漂:

10Nm +/- 0.2Nm(典型误差+/- 0.1Nm

10Nm +/- 0.4Nm(典型误差+/- 0.2Nm

+/- 0.02Nm/K

带宽

0-800Hz/4000 /

分辨率

16位,理论上可达+/-0.004Nm

方向盘转角

传感器单元

敏感元件

量程,误差波动:

带宽:

1000° +/-0.036°

0-800Hz 4000/

分辨率

16位,理论上可达+/-0.036°

方向盘转速

传感器单元

通过角度计算

量程,误差波动:

带宽:

分辨率:

1000°/s  +/- 1°/s

0-800Hz 4000/

16位,理论上可达+/-0.03°/s

调节功能,测试功能

角度和扭矩自动调零

工作温度

-10-80℃;-30-80℃可选

外形尺寸

外径:

高度(不含适配器):

118mm

50mm+至少17mm适配器

重量:

转动惯量:

1.2kg

16kgcm2

显示器

信号输出: 模拟

           数字

每通道配BNC插座面板 +/- 10V电压输出

CAN输出或USB输出可选

显示屏;

4位带小数点LED显示;

供电:

9-32VDC;约10W

尺寸重量:

200mm*105mm*80mm (外包装尺寸)1.2kg

工作温度

0-60

附件

直流供电电缆:2m

连接线缆:6m

根据不同车型的连接适配器

说明书,校准证书,装箱单

可选附件:

ESP外接滑键

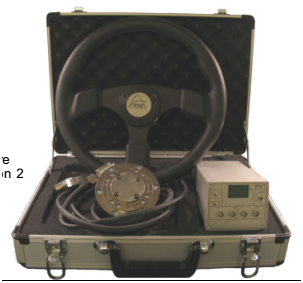

完整的方向盘附件

CAN 接口 含软件

USB 接口 含驱动

适合所有Z系列的适配器

安装说明

1.打开方向盘上盖,移走原来的方向盘

2.

A.无ESP外接滑键时:

松开卡簧;

将转动适配器从底部安装到齿轮槽

B.有外接滑键时:

将转动适配器安装到凹槽;



安装外接滑键

用扳手将滑键固定好

3.将测试方向盘安装到适配器上,并上好螺丝。

4.右上为供电电缆插口;左下为数据传输插口;红正黑负;数显屏在另一侧,为LED绿屏;



5.接触式测试方向盘附件(可选配Z系列全型号)

可选陪测试方向盘附件。

6.识别原有方向盘信息

Z9 的和低端有一一对应的六个焊盘,这六个焊盘可以用于读取原方向盘的LIN-Bus或气囊信息,如果需要可以将原装线缆剪短重接。

7.自动归零

AZ-Ф:角度自动归零功能,默认正前方为零度角,前面板按钮按下触发

AZ-M:扭矩自动归零功能,无任何负载,前面板按钮按下触发

8.显示功能

M 100/200Nm

Ф: 1.000

模拟量输出:

方向盘扭矩:100/200Nm

方向盘转角:1000

方向盘转速度:1.000/

Pin脚定义

CAN 9D型头:2CAN LOW 7CAN High

供电9-32V 1 3

校准

2年校准一次
